12 апреля 2010 г. исполняется ровно 49 лет с момента первого космического полета, совершенного Юрием Гагариным в 1961-м году. В этот день вся планета отмечает всемирный день авиации и космонавтики.

По этому поводу я решил написать пост про космические скафандры — рассказать про историю их возникновения, конструкцию и по возможности сравнить наши скафандры с американскими аналогами.

Немного докосмической истории

Необходимость создания скафандра появилась еще в начале 30-х годов. Дело в том, что летчики-испытатели даже в кислородных шлемах не могли подняться на высоты больше 12 км из-за пониженного атмосферного давления. На этой высоте азот, растворенный в тканях человека, начинает переходить в газообразное состояние, что приводит к возникновению болевых ощущений.

Поэтому в 1931-м году инженер Е. Чертовский спроектировал первый скафандр «Ч-1». Он представлял собой простой герметичный комбинезон со шлемом, снабженным небольшим стеклом для обзора. Вообще, в «Ч-1» можно было делать все что угодно, но только не работать. Но тем не менее он стал прорывом. Позднее до войны Чертовский успел спроектировать еще шесть моделей скафандров.

После войны стали появляться первые реактивные истребители, которые резко задрали планку максимальных высот. В 1947-1950 годах группа конструкторов под руководством А. Бойко создала первые послевоенные авиаскафандры, получившие название ВСС-01 и ВСС-04 (высотный спасательный скафандр). Они представляли собой герметические комбинезоны из прорезиненной ткани, к которым крепились несъемные откидные шлемы и кислородные маски. Излишки давления на высоте стравливались специальным клапаном.

Начало разработки

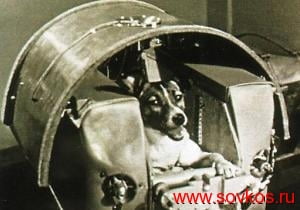

Вообще, разработка скафандров поначалу складывалась у нас не очень хорошо. Дело в том, что существующие наработки скафандров были бесполезны в случае разгерметизации корабля в космосе. И конструкторы тут не причем — просто им дали задание разработать защитный костюм, рассчитанный на спасение космонавта только после приземления или приводнения спускаемого модуля. Среди противников скафандров были даже некоторые из конструкторов корабля — они считали возможность разгерметизации ничтожной. Их слова подтверждал удачный полет Лайки в ГЖК (герметической кабины для животных)


Споры удалось прекратить только после личного вмешательства Королева. При этом до полета Гагарина оставалось всего 8 месяцев. За это время был создан скафандр СК-1

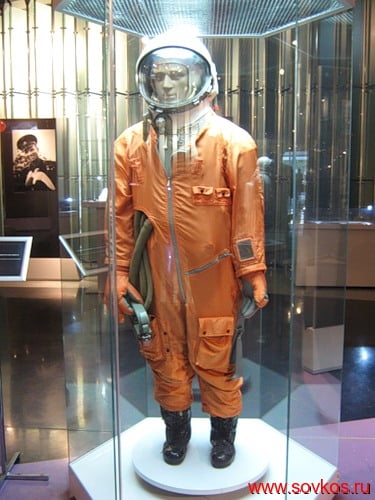

СК-1

Всего существует 3 класса скафандров:

• спасательные скафандры — служат для защиты космонавтов в случае разгерметизации кабины или при значительных отклонениях параметров ее газовой среды от нормы;
• скафандры для работы в открытом космосе на поверхности космического корабля или вблизи его
• скафандры для работы на поверхности небесных тел

СК-1 был скафандром первой категории. Он использовался во время всех полетов кораблей первой серии «Восток»


СК-1 «работал» в паре со специальным теплозащитным комбинезоном, который надевался космонавтом под основной защитный костюм. Комбинезон был не просто одеждой, он представлял собой целое инженерное сооружение с вмонтированными в него трубопроводами системы вентиляции, поддерживавшей необходимый тепловой режим тела и удалявшей влагу с продуктами дыхания. В непредвиденных условиях, система жизнеобеспечения скафандра (СЖО) вместе с СЖО кабины «продлевали» существование космонавта на 10 суток. В случае разгерметизации кабины автоматически закрывалось прозрачное «забрало» — иллюминатор шлема — и включалась подача воздуха из баллонов корабля.

Но у него был существенный недостаток. Его мягкая оболочка под действием внутреннего избыточного давления всегда стремится, принять форму тела вращения и распрямиться. Согнуть какую-либо ее часть, скажем, рукав или штанину, не так-то просто, и чем больше внутреннее давление, тем труднее это сделать. При работе в первых космических скафандрах из-за их относительно низкой подвижности космонавтам приходилось затрачивать немалые дополнительные усилия, что в итоге вело к повышению интенсивности обменных процессов в организме. Из-за этого, в свою очередь, приходилось увеличивать массу и габариты запасов кислорода, а также блоков системы охлаждения.

Также был создан скафандр СК-2. По сути это тот же СК-1, только для женщин. Он имел немного другую форму, учитывающие их физиологические особенности.

Аналог

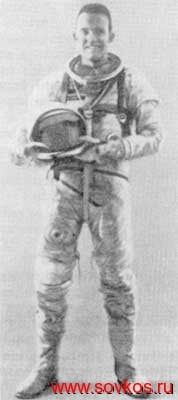

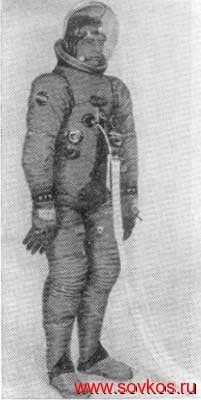

Американским аналогом нашему СК-1 был скафандр для кораблей «Меркурий». Он также являлся исключительно спасательным скафандром и был изготовлен в 1961-м году


В дополнение ко всему у него был металлизированный наружный слой для отражения тепловых лучей.

Беркут

В середине 1964-го руководители советской космической программы приняли решение о новом эксперименте на орбите — первом выходе человека с борта космического корабля в открытый космос. Это обстоятельство ставило перед разработчиками скафандров целый ряд новых технических задач. Они, конечно, диктовались серьезными различиями между внутренней средой космического корабли и условиями внешнего пространства — царства почти полного вакуума, вредных излучений и экстремальных температур.

Перед разработчиками ставились две основные задачи:

Во-первых, скафандр для выхода в космос должен был защищать от перегрева, если космонавт находится на солнечной стороне, и, наоборот, от охлаждения — если в тени (разница температур между ними составляет более 100°С). Также он должен был защищать от солнечной радиацией и от метеорного вещества.

Во-вторых, обеспечить максимальную безопасность человеку, быть предельно надежным и иметь минимальный объем и массу. Но самое главное, что при всем этом космонавт в нем должен быть работоспособен, т.е. передвигаться около корабля, выполнить определенную работу и т.д.

Все эти требования удалось реализовать в скафандре «Беркут»


Кстати, начиная с «Беркута» все наши скафандры стали называться птичьими именами.

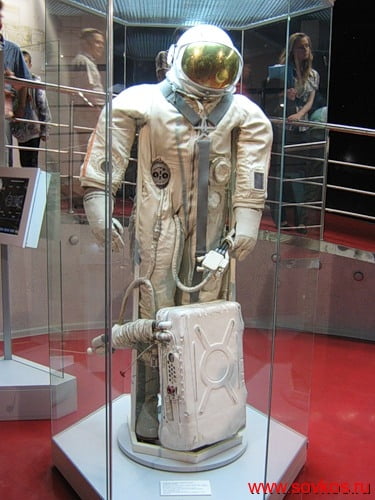

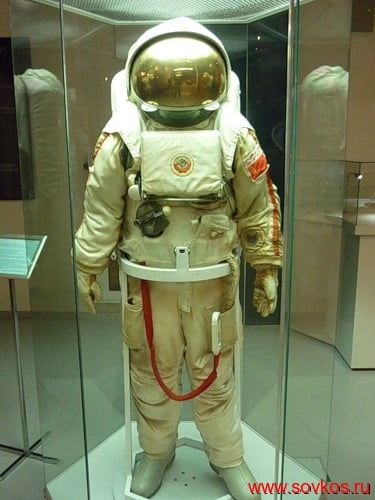

Скафандр был сделан из нескольких слоев пленки с блестящей алюминиевой поверхностью. Место между слоями специально имело зазор для того, чтобы снизить передачу тепла в любую сторону. Принцип термоса — тепло не берется и не отдается. Кроме того, слои пленки-ткани разделилясь специальным сетчатым материалом. В результате удалось добиться очень высокого уровня теплового сопротивления. Глаза космонавта защищал особый светофильтр из тонированного органического стекла толщиной почти полсантиметра. Он играл двоякую роль — ослаблял интенсивность солнечного света и не пропускал к лицу биологически опасную часть лучей солнечного спектра.

Первый выход в открытый космос имел ограниченные задачи. Потому и система жизнеобеспечения казалась относительно простой и была рассчитана на 45 минут работы. Она размещалась в ранце с кислородным прибором и баллонами емкостью по 2 литра. На корпусе ранца крепился штуцер для их заправки и окошко манометра для контроля за давлением. Из корабля брался воздух, который дополнительно обогащался кислородом и поступал в скафандр. Этот же воздух уносил выделенные космонавтом тепло, влагу, углекислоту, вредные примеси. Такая система называется системой открытого типа

Вся система умещалась в ранце размером 520х320х120 мм, который пристегивался к спине при помощи быстродействующего разъема. На непредвиденный случай в шлюзовой камере установили резервную кислородную систему, которая была соединена со скафандром с помощью шланга.

Аналог

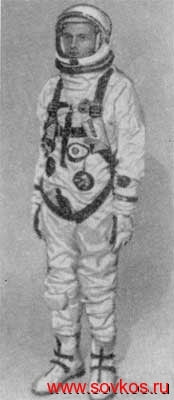

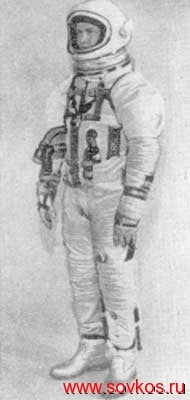

Аналогом для беркута был скафандр для кораблей «Джеминай»


Его корабельныя версия (не знаю как по другому ее назвать) была обычным спасательным скафандром. Модифицированная же версия была разработана для работы за пределами космического корабля


Для этого к основному скафандру добавлялись оболочки тепловой и микрометиоритной защиты.

Ястреб

С 1967-го начались полеты новых кораблей типа «Союз», принципиальное отличие которых от предшественников состояло в том, что они были уже пилотируемыми летательными аппаратами. И, следовательно, потенциальное время работы человека и космосе вне корабля должно было увеличиться. Соответственно невозможно было находиться все время в скафандре. Он надевался только в самых ответственных моментах — взлет, посадка. К тому же встал вопрос о выводе на орбиту нескольких кораблей, их стыковке, что предполагало проведение операций, связанных с переходами людей через открытый космос.

Для этих целей был разработан новый скафандр с новой системой жизнеобеспечения. Его назвали «Ястреб»

Этот скафандр был в основном схож с «Беркутом», различия же состояли в иной системе дыхательной установки, которая относилась к так называемому регенерационному типу. Дыхательная смесь циркулировала внутри скафандра по замкнутому контуру, где очищалась от углекислоты, вредных примесей, подпитывалась кислородом и охлаждалась. Частью системы остались и кислородные баллоны, однако содержащийся в них кислород использовался только на компенсацию утечек и для потребления космонавта. Для этой системы пришлось создать сразу несколько уникальных агрегатов: испарительный теплообменник, работающий в специфических условиях невесомости; поглотитель углекислого газа; электродвигатель, безопасно функционирующий в чистой кислородной атмосфере и создающий необходимую циркуляцию воздушной среды внутри скафандра, и другие.

Для охлаждения организма космонавта использовалось воздушное охлаждение. Для этого необходимо прогонять через скафандр весьма большой объем газа. Это, в свою очередь, требует вентилятора мощностью в несколько сот ватт, а также больших затрат электроэнергии. Да и сильный обдув не очень-то приятен для космонавта.

Заметным плюсом стало то, что масса скафандра не превышает 8—10 кг, а толщина пакета оболочек минимальна. Это дает возможность использовать его с индивидуальной фактурой амортизационных кресел, ослабляющими действие перегрузок при выводе на орбиту и спуске.

На практике «Ястреб» использовался всего один раз — для перехода из «Союза-5» в «Союз-4».

Аналог

Конкретного американского аналога «Ястребу» я не нашел. Отчасти под него вроде подходит скафандр для ранних «Аполлонов»

Кречет

Для полета на Луну сооружался инновационный скафандр 3-й категории. В скафандре космонавт должен был сохранить такие двигательные и рабочие способности, которые на 3емле считаются элементарными. Например, передвигаться по лунной поверхности с учетом того, что «прогулки» могут происходить на различном рельефе; иметь возможность встать на ноги в случае падения, осуществить контакт с лунной «землей», температура которой колеблется в очень широких пределах (в тени и на свету от -130°С до +160°С); работать с приборами, собирать образцы лунных пород и производить примитивное бурение. Космонавту должна была быть обеспечена возможность подкрепиться специальной жидкой пищей, а также выводить из скафандра урину. Словом, вся система жизпеобеспечения рассчитывалась на более тяжелые условия работы, чем те, что существовали во время орбитальных выходов исследователей.

Учитывая эти требования, под руководством А. Стоклицкого, был создан скафандр «Кречет»

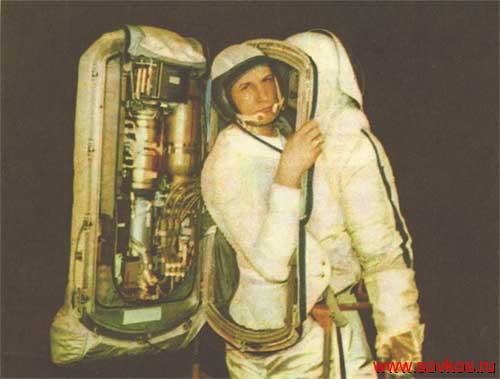

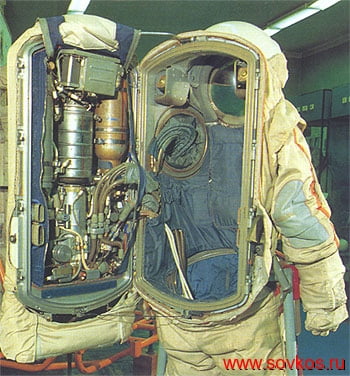

Он имел так называемую «полужесткую» оболочку, а вместо ранцевой — встроенную систему жизнеобеспечения. Именно с него пошло словосочетание «войти в скафандр». Потому что в «Кречет» космонавт именно входил, используя «дверцу» на спине. В «дверце» же размещались все системы жизнеобеспечения


Системы «Кречета» обеспечивали рекордное автономное пребывание человека на Лyнe — до 10 часов, в течение которых исследователь мог выполнять работы с большими физическими нагрузками. Для теплового охлаждения впервые применили костюм водяного охлаждения, т.к. водяное охлаждение является единственно возможным методом поддержания приемлемых тепловых условий в скафандре при интенсивной работе космонавта. Чтобы отвести 300—500 ккал/ч тепла, расход воды через костюм водяного охлаждения составляло 1,5—2 л/мин, потребная длина охлаждающих трубок была около 100 метров. Для прокачки воды использовался насос с мощностью двигателя в несколько ватт.

Одновременно с водяным охлаждением имелся контур циркуляции и регенерации воздушной среды внутри скафандра и удаления влаги. Также был запас кислорода для компенсации утечек.

Аналог

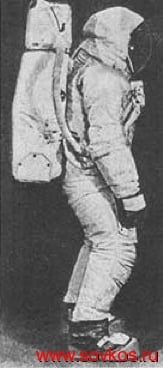

Это, пожалуй, единственный случай, когда американский аналог известнее нашего. Именно в нем Нил Армстронг ступил в 1969-м на поверхность Луны

Скафандр был изготовлен из высокопрочных синтетических тканей, металла и пластмасс. Под скафандр космонавт надевал легкий цельнокроеный костюм с датчиками для биотелеметрии. Кроме того, под скафандр надевался также специальный костюм водяного охлаждения, который был рассчитан на непрерывную эксплуатацию в течение 115 час. В этом костюме из нейлонового спандекса имелась система полихлорвиниловых трубок общей длиной около 90 м, по которым непрерывно циркулировала холодная вода, поглощавшая выделяемое телом тепло и отводящая его к внешнему холодильнику. Благодаря такому костюму температура кожи на различных участках тела не выходила за пределы 40°С.

На ладони были специальные проволочные стяжки, которые не давали перчатке раздуваться при избыточном давлении в скафандре. Для обеспечения ловкости работы руками на пальцах перчаток имелись удлинения-захваты, с помощью которых космонавт мог поднимать мелкие предметы.

Шлем космонавта сделан из прозрачного поликарбоната и обладал большой ударной прочностью. Его сферическая форма давала космонавту возможность поворачивать голову в любую сторону. Кислород поступал в шлем со скоростью 162 л/мин, а герморазъем на левой стороне шлема позволял космонавту в скафандре пить или принимать пищу. Ранцевая система жизнеобеспечения прикреплялась к спинке скафандра и на Земле весла 56,625 кг (для особо дотошных — 554,925 н).

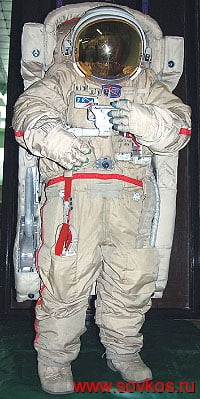

Орлан

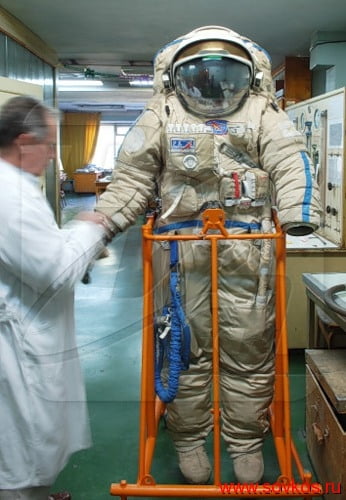

После высадки на Луне все работы по «Кречету» прекратились. Однако в комплект лунной программы входил также скафандр «Орлан» — для орбитальных работ

К его разработке вернулись в 1969-м, когда начались работы по первой орбитальной станции. Именно модификации «Орланов» мы использовали на «Мире» и сейчас используем на МКС.

Всем известно, что экипажи на орбитальных станциях меняются.

Однако существовавшие до этого скафандры были индивидуальными и не обладали возможностью подгонки. Следовательно для каждого нового члена экипажа станции их необходимо было изготавливать и запускать в космос, что было неэффективно при ограниченных грузовых возможностях кораблей «Союз» и «Прогресс». Однако благодаря полужёсткой конструкции в «Орлане» индивидуальными являлись лишь перчатки скафандра, которые доставлялись экипажем, в то время как сами скафандры постоянно находились на станции.

Чтобы обеспечить подвижность тела, в скафандре применили шарниры, расположенные в области основных суставов — плечевых, локтевых, коленных, в области лодыжек, пальцев рук и т. д. Кроме того, в последующих модификациях для повышения подвижности в ряде сочленений использовались герметические подшипники (например, в плечевом или кистевом сочленениях).

С момента первого использования «Орлана» на «Салюте-6» в 1977 до затопления «Мира» в 2001-м на околоземной орбите использовалось 25 комплектов «Орланов» всех разновидностей. Часть из них сгорела вместе с последней станцией «Мир». За это время в «Орланах» совершено 200 выходов 42 экипажами. Общее время работы превысило 800 часов.

У «Орлана» существует множество модификаций. Самая интересная на мой взгляд — «Орлан-ДМА»с установкой для перемещения и маневрирования в открытом космосе.


НПП «Звезда» не озвучивает стоимость «Орлана». Однако в одном и репортажей я когда-то слышал цифру в миллион долларов. Могу ошибаться.

Аналог

Американские астронавты честно и открыто признаются, что их нынешние скафандры гораздо хуже и неудобнее наших. Стоят они при этом 12-15 миллионов. Так что полноценного аналога нынешним «Орланам» не существует.

Стриж

Во время создания «Бурана» создавался новейший спасательный скафандр «Стриж»


Я не до конца уверен, что это именно он на фотографии, но вроде как он. В комплекте к «Стрижу» разрабатывалось катапультное кресло К-36РБ. Специалисты называли «Стриж» лучшим скафандром из существующих когда-либо. Однако с прекращение работ по «Бурану»… в общем как обычно у нас в стране.
